SI-Online indeholder en opdateret Satellit Guide


SI-Online har et unikt satellit scannings-system, som scanner 6 gange hvert døgn.
Data fra disse scanninger opdateres næste dag manuelt i
Si-Online's database af redaktionen

Den interaktive Satellit Guide database er brugervenlig, med mange søgekriterier.
Man kan derfor selv sammensætte sin Satellit Guide, efter behov og opgave.

December 2019: Vi har p.t. over 8.900 Radio, TV, og HDTV/UHDTV kanaler i databasen.

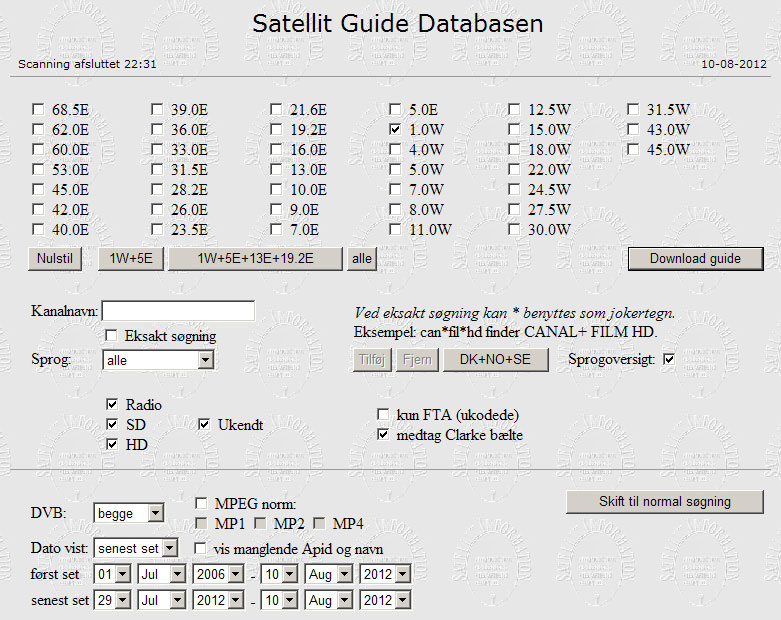

Satellit Guide Databasen
Guiden genereres automatisk til PDF - som kan printes ud, eller gemmes lokalt.

Den praktiske opdeling af Satellit Guiden

  • På forsiden findes support medlemmer, samt Guide signatur forklaring.
  • På side 2, er alle positioner illustreret med Clarke bæltet set fra Danmark.
  • På side 3, følger den udvalgte Guide, med satellit navne, samt link til footprint.
  • Efter Guiden, følger Sprogoversigten.
  • På sidste side - en adresseliste på supportmedlemmer -
    programleverandører og evt. danske agenter for programmerne.


Download et eksempel af satellit Guiden, med sprogoversigt, ved at klikke her
SI-Online bruger bl.a. stream analyse software fra DVBStreamExplorer


SI-Online benytter denne parabol til scanningen
  120 cm. Channel Master   Triax 2526 actuator
  En 120 cm. Channel Master offset parabol,
som følger Clarke bæltet 100% korrekt.
Der er frit sigte fra 45º Vest til 45º Øst.
  Danmarks muligvis eneste Triax 2526 actuator, udført i rustfrit stål, monteret
på et Channel Master polarmount beslag.


Præcise scanninger kræver en god motorstyring


Til opgaven benytter SI-Online en motorstyring, hvor nøjagtigheden er <0.0014°

Ombygget AP49

  • Her ses en ombygget Triax AP49 enhed. Vi har monteret et lille print som omsætter de digitale 16 bit data fra PC/USB, til en analog spænding. Denne spænding sammenlignes med feedback spændingen fra potentiometeret i actuatoren. Hvis parabolen kommer ud af kurs i blæsevejr, reguleres den derfor helt automatisk på plads igen. Et specielt udviklet komparator kredsløb, sørger for at det eksisterende powertrin i AP49 styres korrekt. På printet er der ligeledes monteret to blå "multiturn"potentiometre. Disse benyttes til at justere øst/vest grænse.
    Der er desuden indbygget alle former for sikkerhed, bl.a. galvanisk adskillelse mellem AP49 og PC/USB. Hele bagsiden af printet er "spækket" med SMD komponenter.
  • I låget til venstre er der monteret et print som omsætter USB kommandoer fra PC'en til
    printet som er monteret i bunden. Spænding fra actuatoren aflæses ligeledes, og der gives
    via USB besked om actuatoren er ved nå den valgte position. USB printet overvåger desuden vindstyrken, således parabolen "parkeres" på 45°W hvis vinden overstiger vores limit.
  • Til højre i låget er der monteret et lille print med 3 solid-state relæer, som via en USB kommando kan tænde/slukke for det PC scanningskort som benyttes. (DVB-S/DVB-S2)


PC DVB-S og DVB-S2 scanningskort

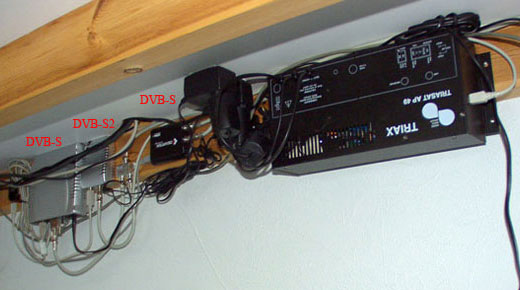

PC DVB kort
  • Yderst til venstre ses et ombygget DVB-S kort, med høj følsomhed.
  • Derefter et DVB-S2 kort til at scanne 8PSK transpondere.
  • Derefter et DVB-S kort som benyttes ved lave symbol rater.
  • Yderst til højre ses AP49 motorstyringen monteret på "hovedet".

Således kalibrerer vi positionerne fra 45°W til 45°E

Software til motorstyringen

Dette program som afvikles under Windows, er skrevet af co-redaktør Frank Damgaard
Positionen som skal justeres vælges, data sendes herefter til motorstyringen via USB
